私の作図法 自己満足の独り言
おもむろに画面で縦線を1本適当に引きます、横線も引きます
壁を書くのでしたら先ほどの線を中心線とみたてて両側に壁厚の線を線複写で両側共作図します
通常壁は線コマンドの左右線で書きますが私は線複写です
理由は左右線はｸﾞﾙｰﾌﾟ化になっていて、壁線を移動したい時にｸﾞﾙｰﾌﾟ解除の必要があり不便なため 作図はほとんどが線複写、線伸縮、角取り、ﾚｲﾔと属性を変更ぐらいで済みます
あとは複写、移動、等で自由に線を引き、後で線の属性を変更します
作図法は各自の方法があろうかと思いますが BEDRAWはその要求に十分答えてくれます
きめ細かなレイヤ管理 十分すぎる文字入力コマンドの種類 多様な要求に答えている印刷コマンド 右クリックでその場面ごとに切り替わるメニュー 又そのメニューを各自の希望とおりにカスタマイズ CADでありながら、変換ソフト並のフアイル読み込み、フアイル書き出し機能 PDF出力 マクロ機能 ぜひさわってみて下さい
あまり知られていないCADですが すばらしいです 無料に近い値段 作者の迅速なる改良 ユーザーの要望に限りなく答えてもらえる。 書いてみて不満はただ一つ
JWW書き出しが出来ない むずかしい かも
私はCADの営業人ではありません すべて自己満足で書いています。
今年一番の寒波が通り過ぎて春の兆しがみえます。
福井の積雪は驚くほどのものがあります 常識では測ることの不可能な物体のような気がします、たとえば1階の屋根のレベルを人が歩いている 道路に人の背丈以上の雪がある すごいですね
ここにきてやっとBedrawの乗り換えが出来そうです原因は今回のVerUPでカスタムの設定名称の文字数が16文字から18文字に変更になったために 私の環境が適合してうまく動作するようになったためです。
依然としてBeOPは不満がありますが使用頻度が少なくて、まあいいや くらいの感覚で使えています。
Bedraw6からBedraw７への乗り換えでした。以下にBeop6とBeoP7の表示の違いを掲げます
BEOP6
BEOP7
ちがいますね 作者さん見てください！
今年は猛暑の中、室温37度で作図作業をしたものです。当然頭脳はﾛｰｽﾋﾟｰﾄﾞ、ﾏｼﾝはｷﾞｸｼｬｸと最悪でしたが何とか乗り切りました（私はＣＯ2削減に寄与しています）、いい具合な気候も つかの間に初雪の予報が聞こえてきます。これ異常気象と言いませんか?。
さてBedraw７が出てから時間も経過しバグも取れたころだと思いますが私のマシン状態が今一つしっくりとしないので移行を躊躇しています。Bedraw６の関連記事が無い状況下で一つ作図の解説でもやってみますか
以下任意の条件下で平面図を書いてみます。Bedraw初心者の方参考になれば！と写真を見ながら想像または作図してみて下さい。
説明中のカスタムメニュー、ランチャーメニューは私個人が設定したものであり、何処にも存在しませんので悪しからず。
任意条件
①平屋 ②木造 ③大壁
作図方法はパズル的簡略法とでも言いますか？各パーツを配置して行くだけで完成です。写真はBedーフアイルーエクスポートで出力したものです。

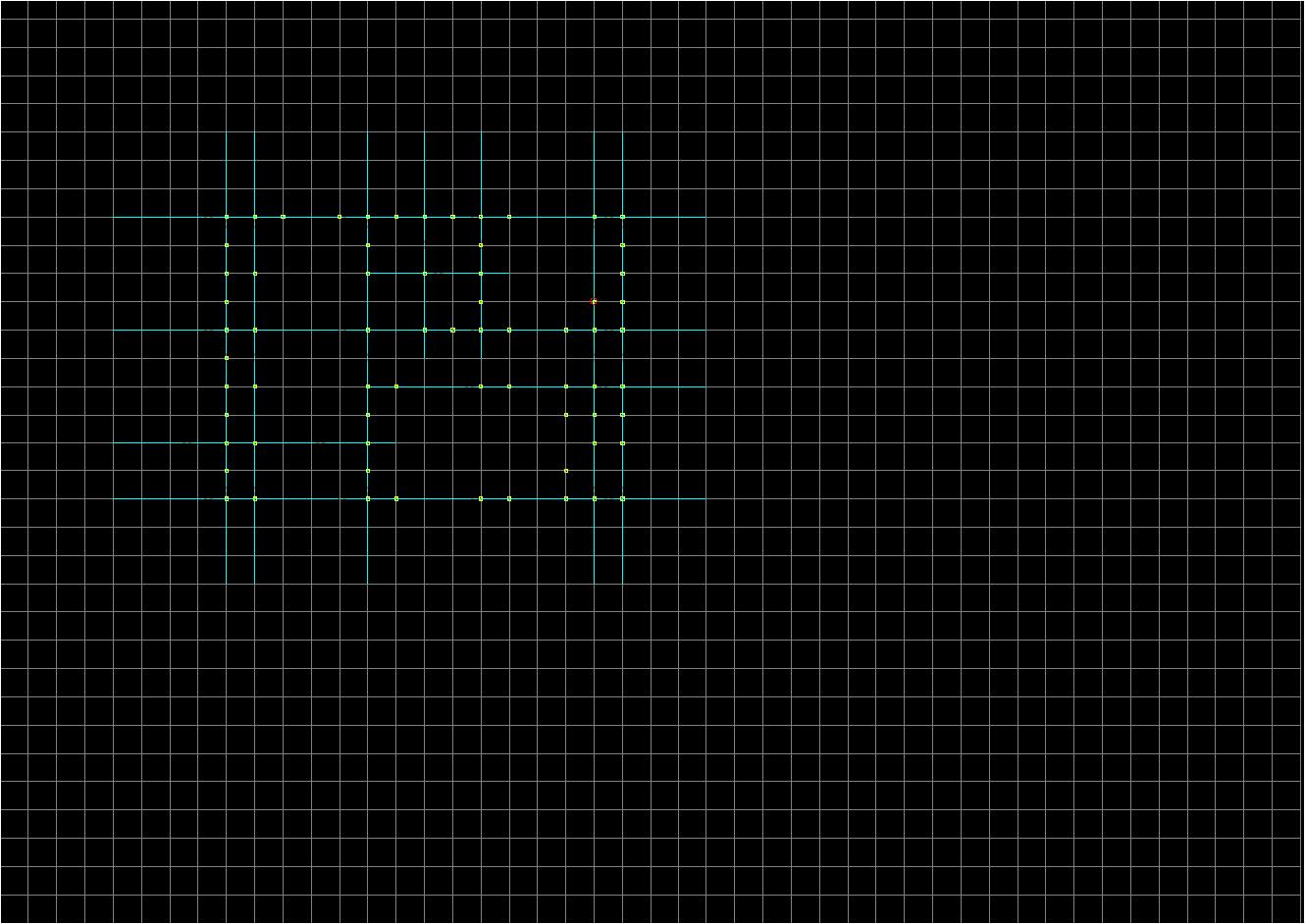

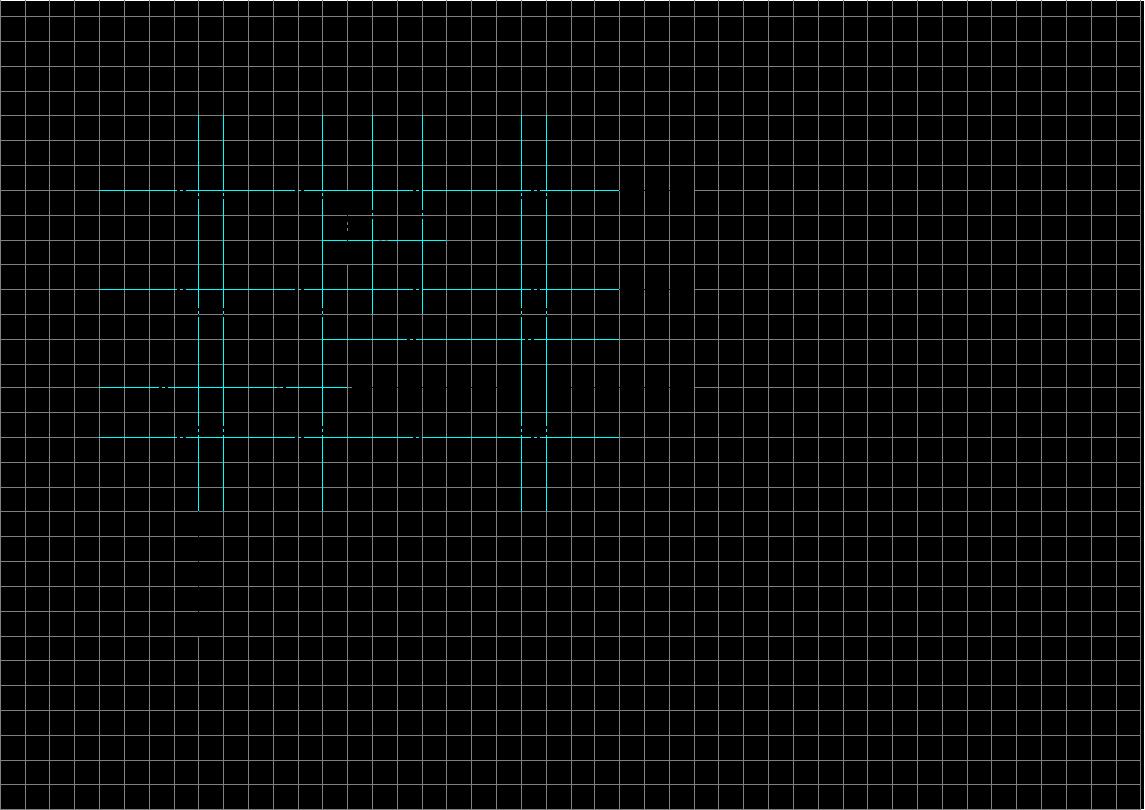

Photo_1 画面はグリッドを表示した状態で通り芯を水色一点鎖線で書き込んだ様子です。カスタムメニューを表示させて平面図フオルダーから通り芯を選択してｸﾞﾘｯﾄﾞ交点を利用して一点鎖線を書きました。

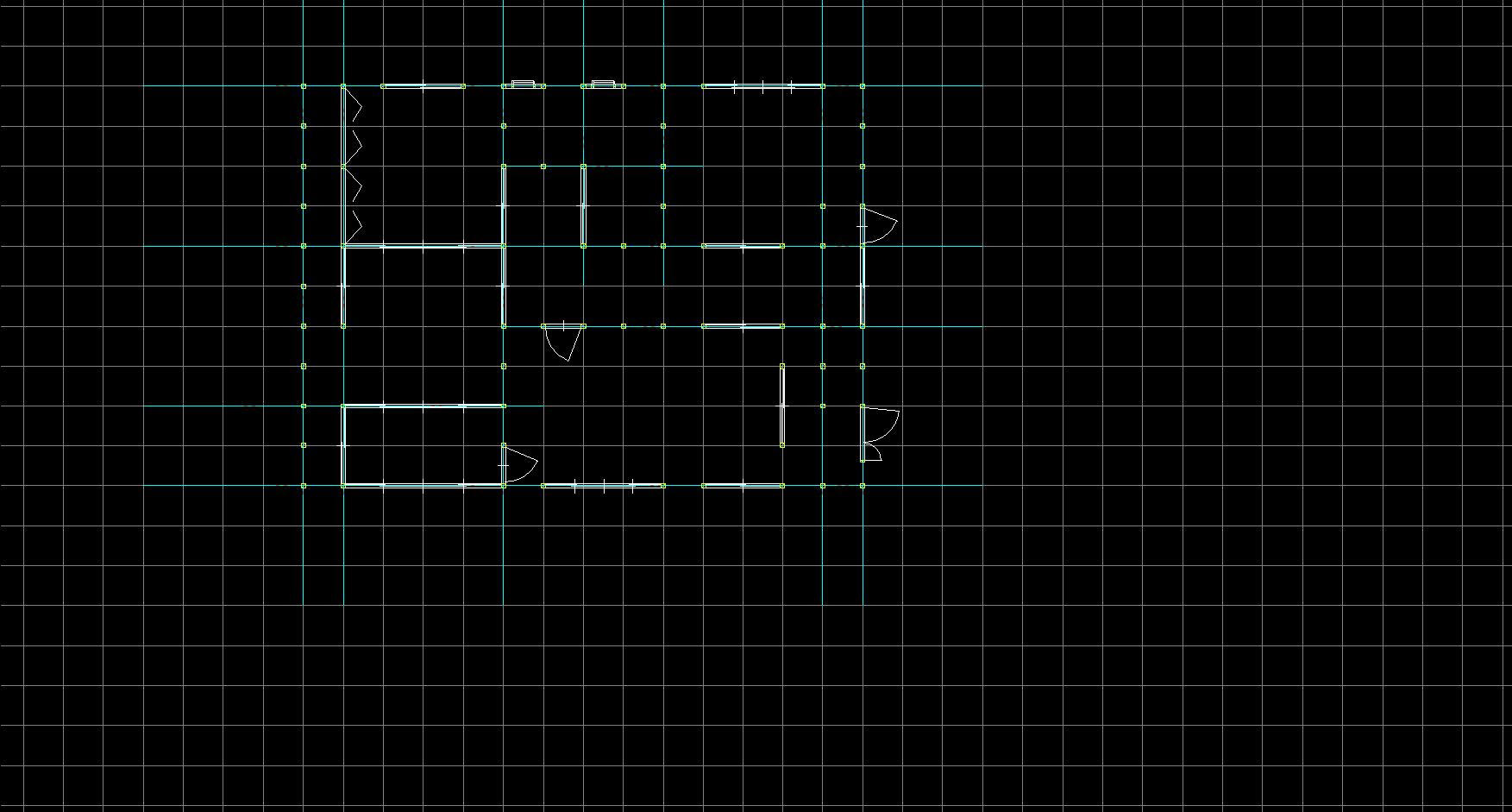

Photo_2 画面はグリッド上に木柱を配置して行きます、予め柱断面形状を図形フアイルとして作成しておいた物をランチャーメニューに登録したものです。

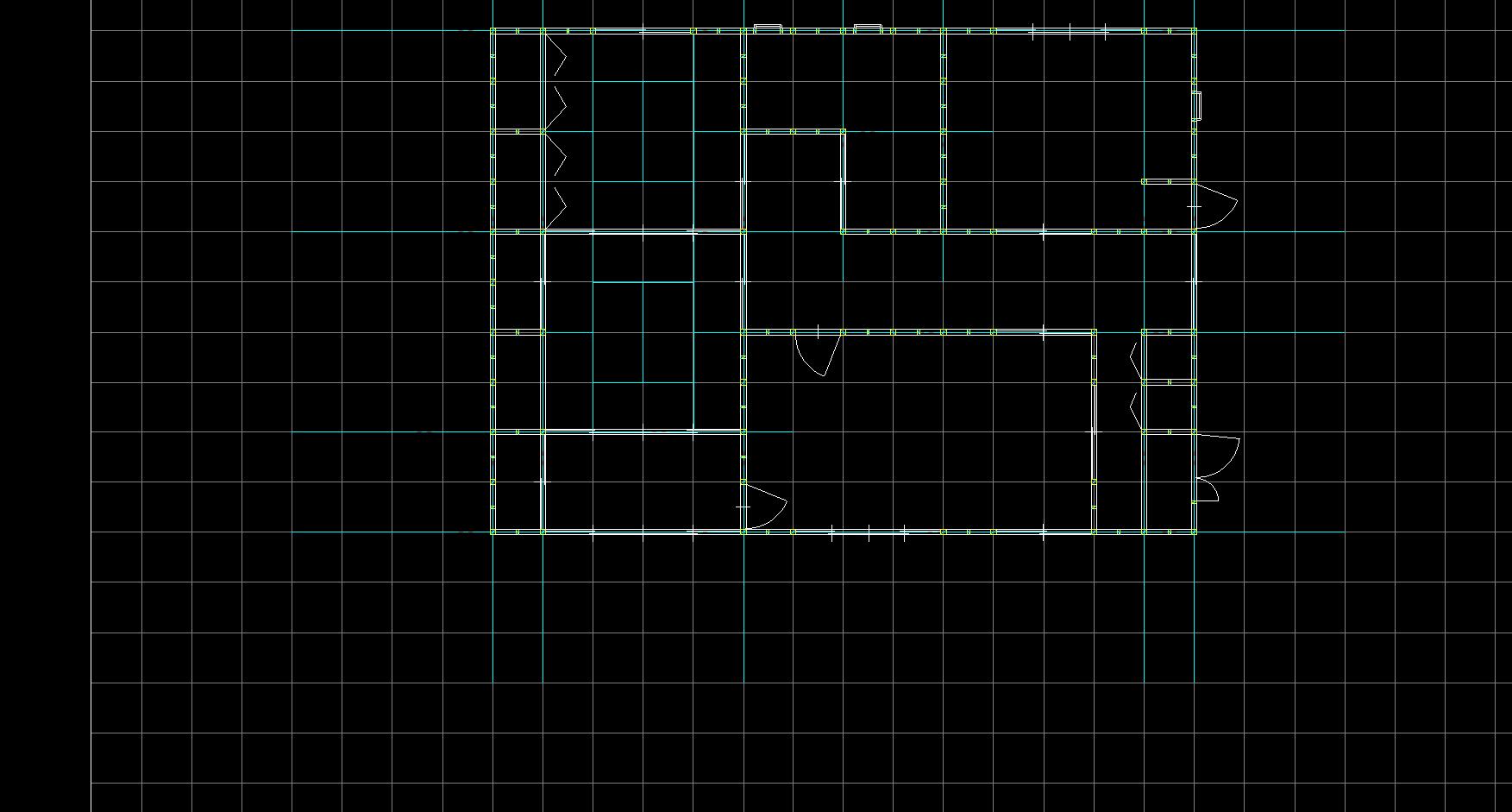

Photo_3 画面はグリッド上に建具を配置して行きます、方法は柱の時と同じです、直感的に配置し修正も容易です。
Photo_4 画面はグリッド上に大壁を配置して行きます、方法は同じです 畳の配置も同時に行います。
Photo_5 画面は各室家具を配置したものです 予め図面として保存していた家具類です。

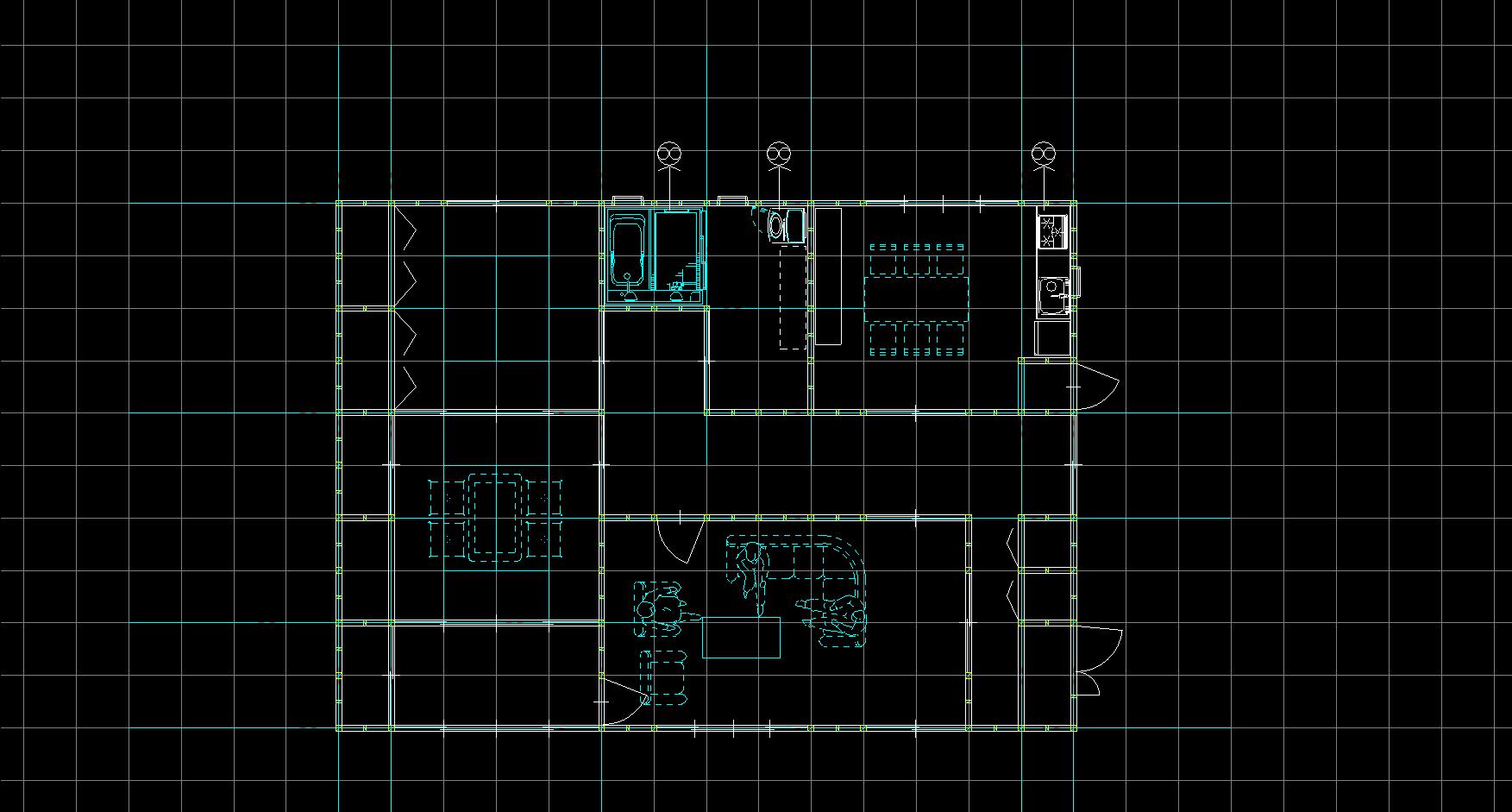

Photo_6 画面は寸法線を書き込みました 図中のレイアウトを考えながら寸法補助線の長さを調節します。
Photo_7 画面は文字入力を終えた状態です。

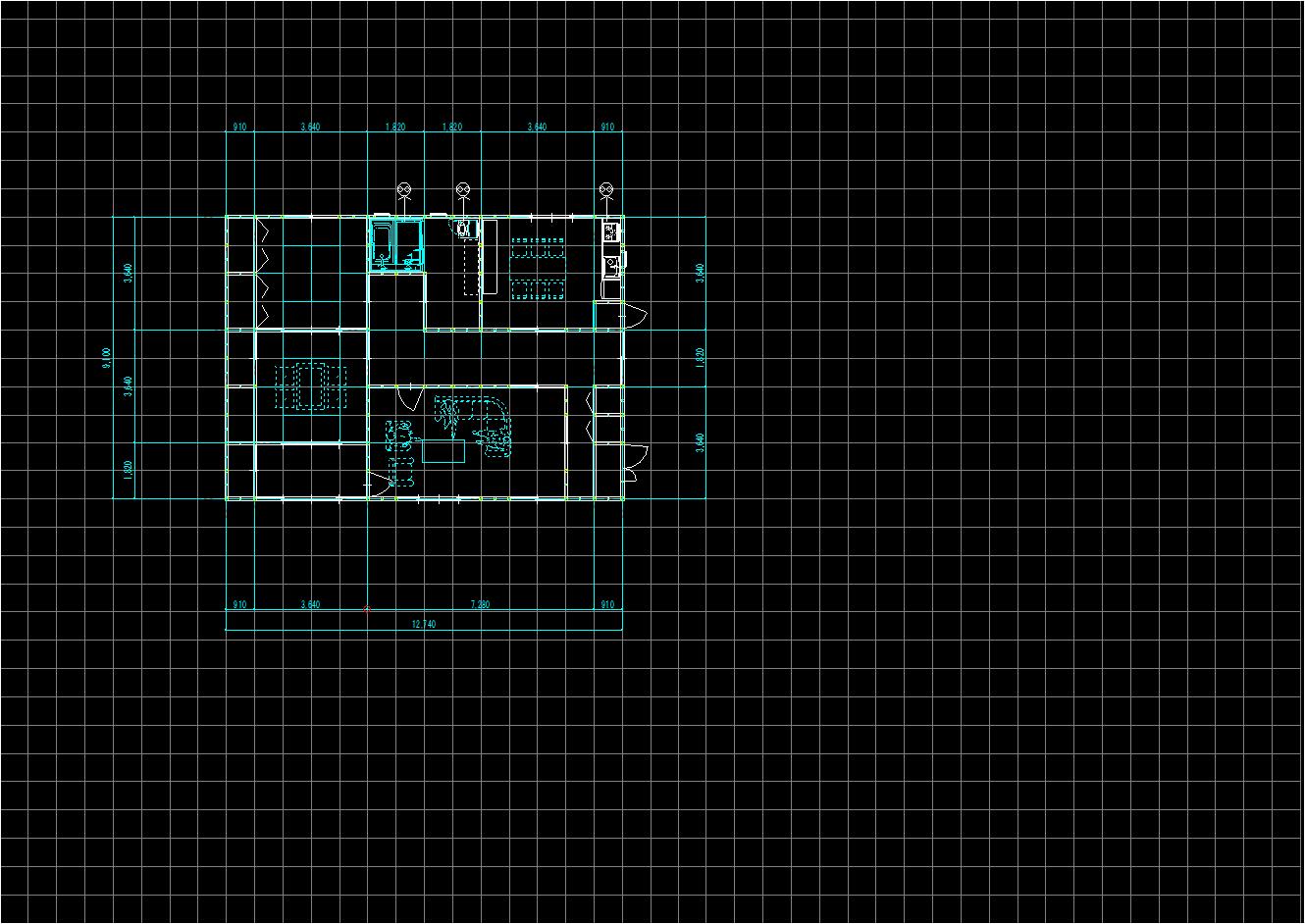

Photo_8 画面はハッチングを行った状態です。カスタムメニューから平面図フオルダーを選択しあらかじめ登録しておいた1/100用のパターンを選び実行します。

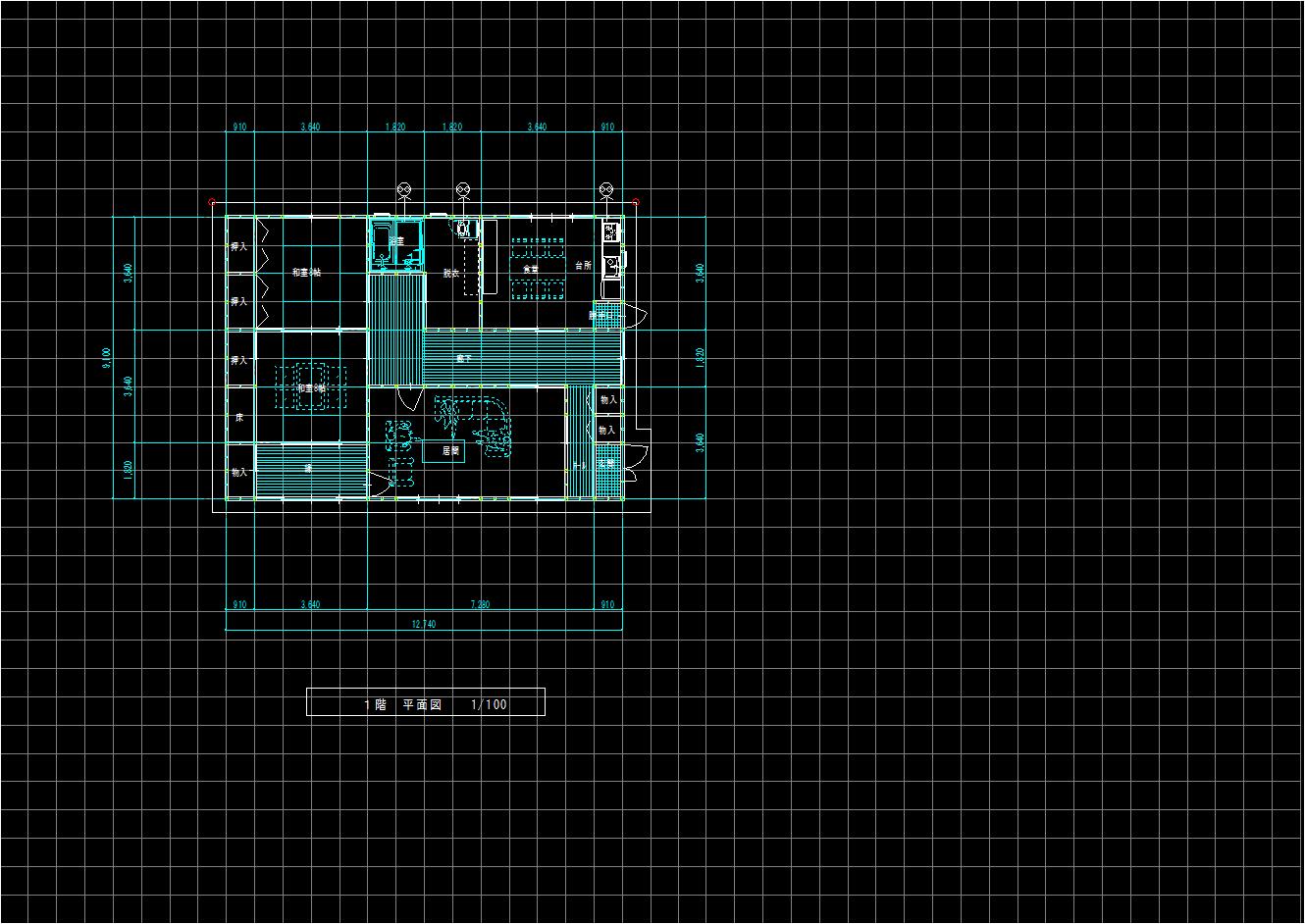

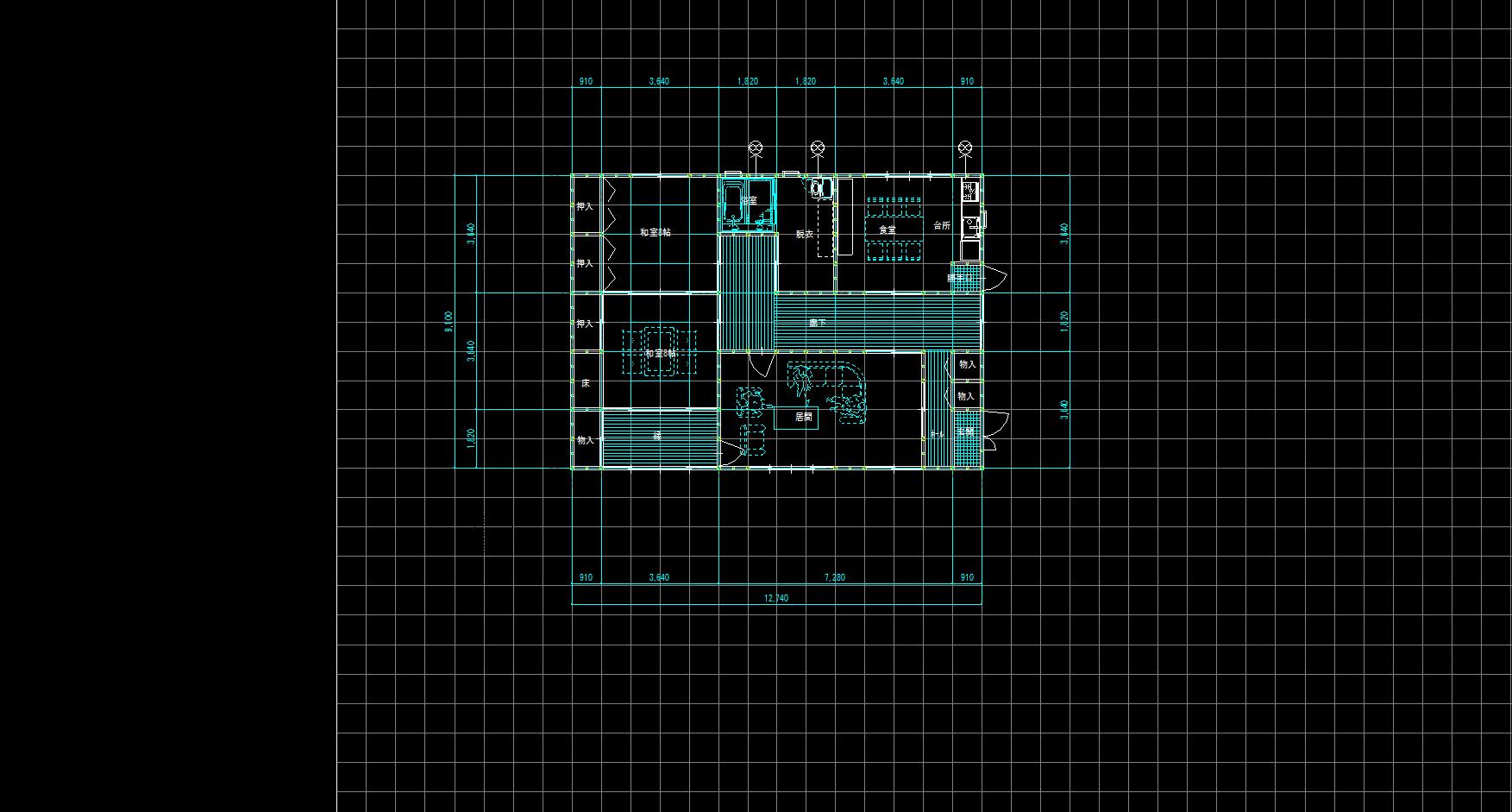

Photo_9 画面はタイトル、犬走り等を書き込んで完成です。
すばやい作図は予め作成しておいた部品、DATA、図形フアイルによるところが多分にあると思います 地道な努力が貴方の作図を助けます。更なるプログラムの進化に期待するところです。
希望される方は下記フアイルをダウンロードして下さい 登録は各自にてやって下さい フアイルは1/100用です。
拡張コマンドツリー Download
JWK 平面図用図形 Download
長文にお付き合い いただきありがとうございます
登録、作図は個人の責任において行って下さい、私はsakuzu.zipに関し一切責任を負いません。
